Bomba Criogênica

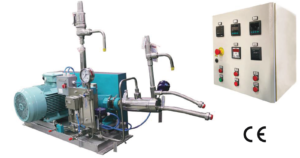

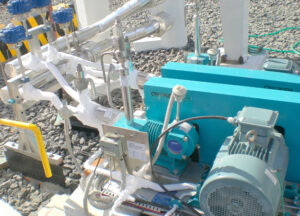

Bomba criogênica de pistão para enchimento de cilindros em alta pressão

A bomba criogênica da série RP é uma bomba recíproca de pistão para transferência de líquidos criogênicos em alta pressão. É o equipamento que retira o oxigênio, o nitrogênio ou o argônio líquido do tanque e entrega o gás comprimido no cilindro, aplicação típica de envasadoras de gases industriais e medicinais. A mesma linha atende GNL (gás natural liquefeito) e bancos de teste de alta pressão.

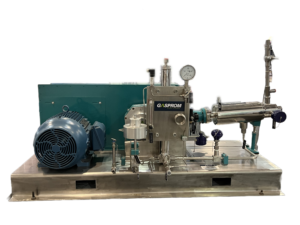

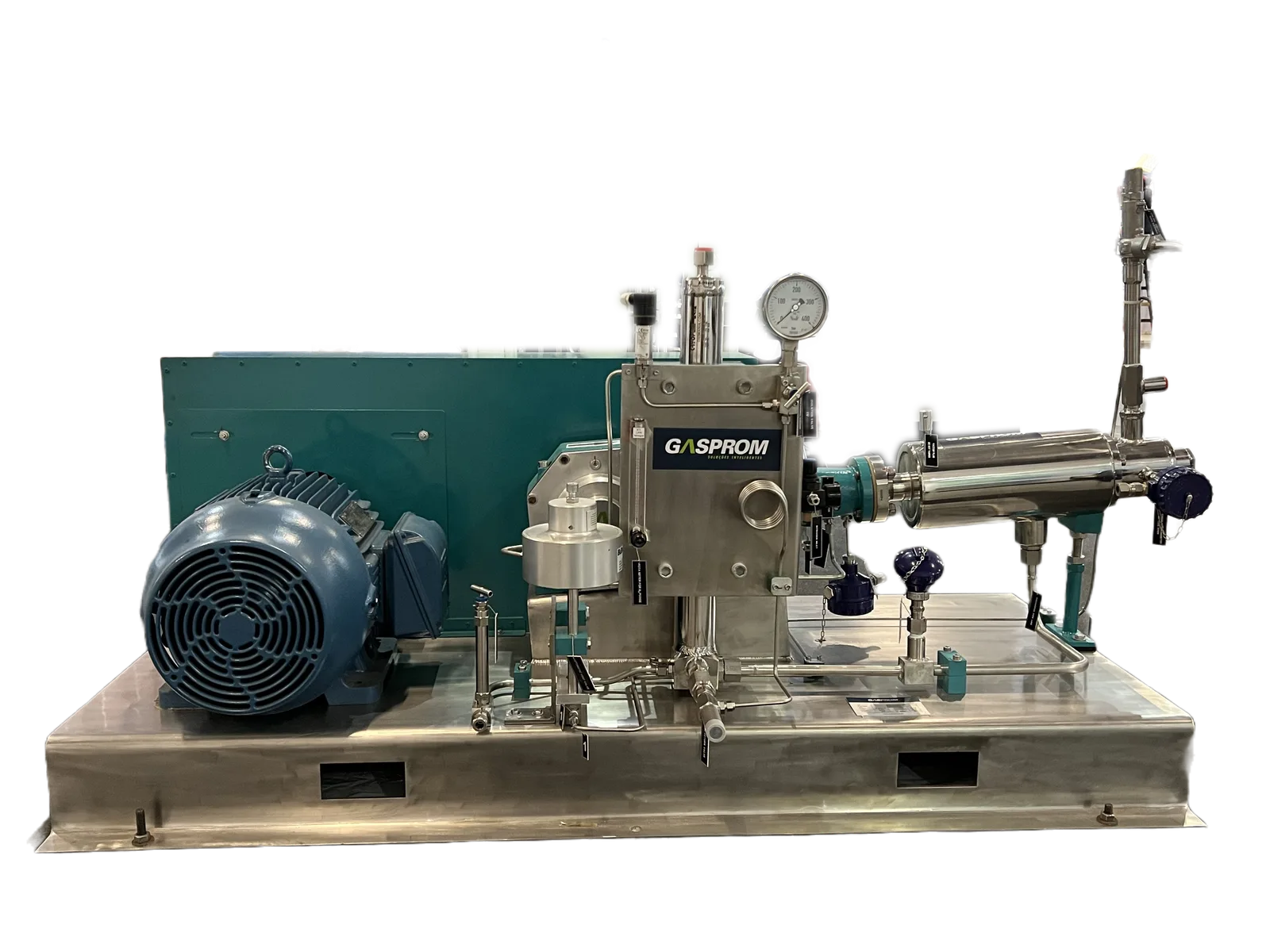

Bomba criogênica de pistão da linha RP, configuração RP 45/45.

Projeto da parte fria

O alojamento da parte fria é isolado a vácuo, com separação eficaz entre gás e líquido. A extremidade fria é levemente inclinada, o que acelera a desgaseificação e o resfriamento da bomba e evita a cavitação. A válvula de sucção de grande diâmetro, com entrada direta, minimiza o NPSH requerido, o que permite operar com tanques de menor coluna de líquido.

Configuração de referência RP 45/45

Na configuração de referência RP 45/45, para GNL, a bomba entrega 853 Nm³/h com pressão de descarga de 300 bar e pressão de sucção de até 15 bar, NPSH requerido de 2,5 m e rotação de 330 rpm. O motor é de 30 kW, 220 V, trifásico, 60 Hz, com proteção IP66. Outras configurações da série cobrem vazões e pressões diferentes, definidas pela engenharia de aplicação conforme o fluido e o ciclo de enchimento.

Componentes e proteções

O conjunto é fornecido sobre placa base em aço galvanizado, com unidade de manivela lubrificada a óleo, mangueiras flexíveis nas linhas de sucção e envio, amortecedor de pulsação, válvula de não retorno e válvulas de alívio na linha de retorno (ajuste de 15 bar) e na alta pressão (ajuste de 275 bar). A instrumentação inclui transdutor de temperatura PT100 anticavitação e interruptor de alta pressão, ambos intrinsecamente seguros, sondas de temperatura PT100 na linha de sucção (bloqueio por temperatura, que garante a bomba fria antes da partida) e no monitoramento de vazamento do selo, polias e correias em V antiestáticas e conexões de purga de nitrogênio na unidade de manivela e na peça espaçadora. O painel com PLC é instalado em área segura, com display de configuração e operação, horímetro, paradas automáticas por pressão, temperatura e nível de óleo, e monitoramento remoto via internet.

Conformidade

A série RP atende à Diretiva PED, à Diretiva de Máquinas e ao documento EIGA Doc. 159/21, referências internacionais para bombas de líquidos criogênicos.

Perguntas frequentes

Para que serve a bomba criogênica da série RP?
A bomba criogênica da série RP retira o oxigênio, o nitrogênio ou o argônio líquido do tanque e entrega o gás comprimido no cilindro, aplicação típica de envasadoras de gases industriais e medicinais. A mesma linha atende GNL e bancos de teste de alta pressão.

Quais são os dados da configuração de referência?
Na configuração RP 45/45, para GNL, a bomba entrega 853 Nm³/h com pressão de descarga de 300 bar, sucção de até 15 bar, NPSH requerido de 2,5 m e motor de 30 kW. Outras configurações cobrem vazões e pressões diferentes, definidas pela engenharia de aplicação.

Quais proteções acompanham a bomba criogênica?
Sondas de temperatura PT100 na linha de sucção garantem a bomba fria antes da partida, e o painel com PLC faz paradas automáticas por pressão, temperatura e nível de óleo, com monitoramento remoto via internet. A série atende à Diretiva PED, à Diretiva de Máquinas e ao EIGA Doc. 159/21.

Fabricado e mantido pela Gasprom

A Gasprom projeta, fabrica e mantém bombas criogênicas de pistão na planta de Duque de Caxias, RJ, com teste de aceitação em fábrica (FAT) antes da entrega e peças de reposição de pronta entrega. São mais de 25 anos no setor de gás natural, desde 1997, com venda, locação e contratos de instalação e manutenção.
