Posto de Abastecimento de GNL

Posto de abastecimento de GNL para frotas, mineração e indústria

O posto de abastecimento de GNL da Gasprom é uma unidade pré-montada que reúne armazenagem, pressurização e abastecimento em uma única estrutura. O conjunto sai de fábrica montado, cabeado e testado, o que reduz a obra civil no local: o skid completo entra em operação em 5 a 10 dias de implantação. Atende postos de combustíveis, frotas de caminhões e ônibus, mineração, agronegócio e plantas industriais que consomem GNL, o gás natural liquefeito a -162 °C, indicado para grandes volumes e longas distâncias.

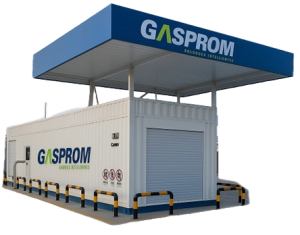

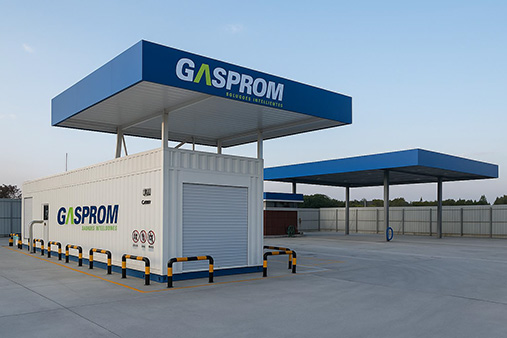

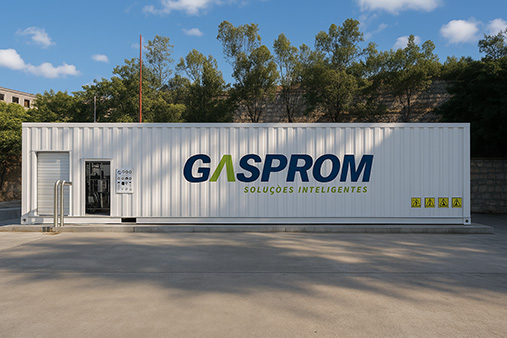

Posto de abastecimento de GNL pré-montado em skid.

Como funciona o abastecimento

O GNL é recebido e armazenado no tanque criogênico com isolamento a vácuo. As bombas criogênicas submersas, com vazão de 0 a 340 L/min, elevam a pressão do líquido e alimentam os dispensers, que medem o abastecimento por vazão mássica. Um caminhão abastece em 3 a 8 minutos. O sistema controla a pressão, monitora vazamentos e recolhe o vapor gerado na operação, mantendo baixa taxa de evaporação (boil-off) com a tubulação criogênica isolada a vácuo.

Configuração de referência e faixa da linha

A configuração de referência usa tanque criogênico de 60 m³, com recipiente interno em aço inoxidável SUS 304, isolamento a vácuo com perlita e pressão de operação de 12 bar. A linha de tanques da Gasprom vai de 10 a 260 m³, nas versões vertical e horizontal, e o volume é dimensionado pelo consumo da frota ou do processo.

Dois arranjos de fornecimento

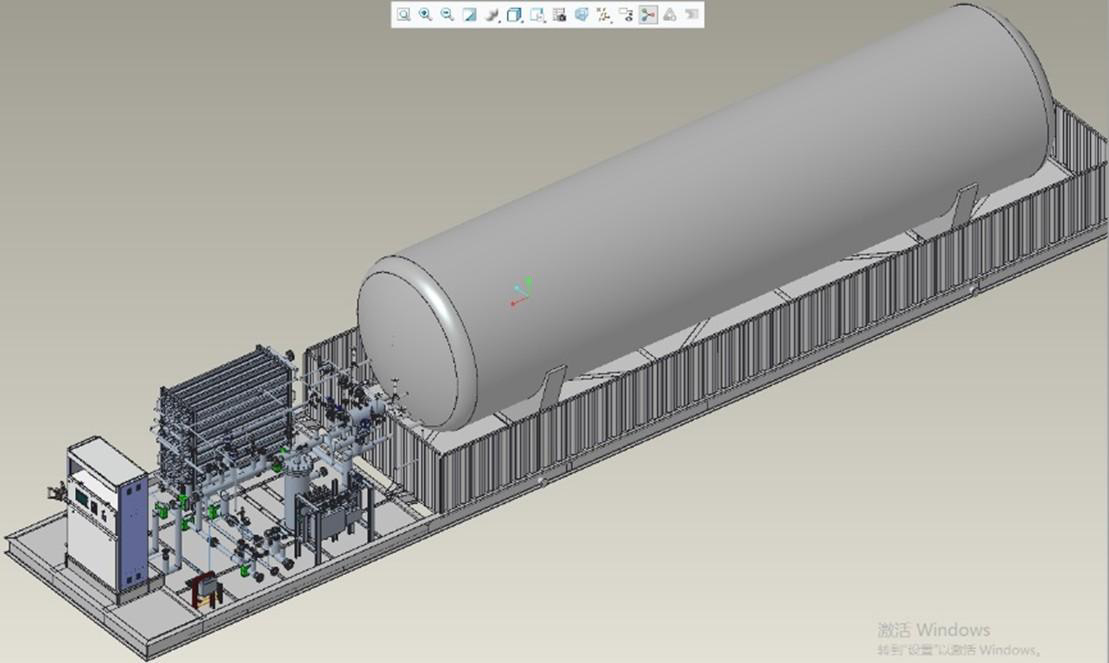

• Skid integrado: tanque, bomba, vaporizador e dispenser em uma única estrutura compacta, para otimizar espaço.
• Skid modular: componentes em módulos separados, interligados por tubulação criogênica, para layouts personalizados e projetos de maior escala.

Controle, segurança e normas

A operação é automatizada por CLP com IHM e supervisão remota via SCADA, com intertravamentos, sensores de gás, válvulas de alívio e parada de emergência. O painel tem grau de proteção IP55 e os componentes elétricos em área classificada são certificados Ex. O tanque criogênico é projetado e fabricado conforme o código ASME Seção VIII, Divisão 1, atendendo à NR-13, e as demais normas ISO e ASME aplicáveis ao projeto; os requisitos do INMETRO se aplicam conforme a configuração de cada instalação.

Perguntas frequentes

Em quanto tempo a unidade entra em operação?
O posto de abastecimento de GNL sai de fábrica montado, cabeado e testado, o que reduz a obra civil no local. Com isso, o skid completo entra em operação em 5 a 10 dias de implantação.

Como dimensionar o tanque do posto?
A configuração de referência usa tanque criogênico de 60 m³, com isolamento a vácuo e pressão de operação de 12 bar. A linha vai de 10 a 260 m³, nas versões vertical e horizontal, e o volume é dimensionado pelo consumo da frota ou do processo.

Quais normas e controles o conjunto atende?
O tanque criogênico é projetado conforme o código ASME Seção VIII, Divisão 1, atendendo à NR-13, com requisitos do INMETRO conforme a configuração da instalação. A operação é automatizada por CLP com IHM e supervisão remota via SCADA, com intertravamentos, sensores de gás, válvulas de alívio e parada de emergência.

Fabricado e mantido pela Gasprom

A Gasprom projeta, fabrica e mantém postos de abastecimento de GNL na planta de Duque de Caxias, RJ, com teste de aceitação em fábrica (FAT) antes da entrega e peças de reposição de pronta entrega. São mais de 25 anos no setor de gás natural, desde 1997, com venda, locação e contratos de instalação e manutenção.
