Politubo tubulação de alta pressão

Politubo, tubulação de alta pressão para postos e bases de GNV

O Politubo é um conjunto de tubos de aço inox para alta pressão, fornecido em bobinas de 50 m e 100 m, que conduz o gás natural comprimido entre os equipamentos da instalação. Com pressão de trabalho de 263 bar, ele interliga compressor, armazenagem e dispenser por uma linha contínua enterrada, dispensando a construção de canaletas, treliças, grades e caixas separadoras de água e óleo. O resultado é menos obra civil, menor custo de manutenção e menor risco ambiental.

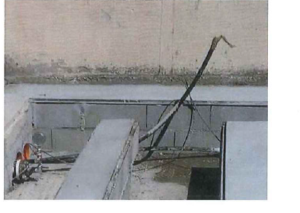

Bobina de politubo para interligações a 263 bar.

Onde o Politubo entra

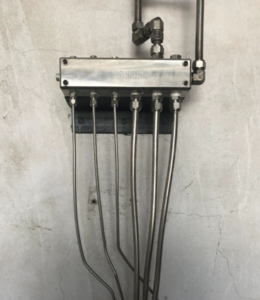

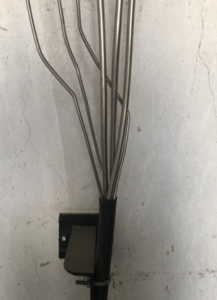

Em um posto de GNV, o Politubo faz a interligação do compressor com a armazenagem e desta com os dispensers nas ilhas de abastecimento. Em uma base de compressão, liga o compressor aos pontos de carga das carretas de GNC. Também atende linhas de alta pressão em instalações industriais. Como cada bobina chega a 100 m sem emendas, o traçado fica contínuo e as conexões se concentram nas caixas de passagem, feitas por manifolds compatíveis com a pressão e a temperatura da linha.

Especificação da linha

• Pressão de trabalho de 263 bar, com teste hidrostático de 379 bar
• Temperatura de trabalho de -40 °C a +80 °C

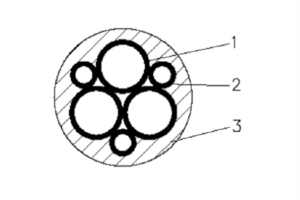

• 3 tubos de 12 × 3 mm para o fluxo principal e 3 tubos de 6 × 1 mm para serviço e instrumentação
• Raio mínimo de curvatura de 125 mm
• Revestimento externo com proteção contra fogo conforme IEC 332/3, categoria A/F
• Bobinas de 50 m e 100 m; conjuntos com múltiplas bobinas sob demanda

Instalação simples e limpa

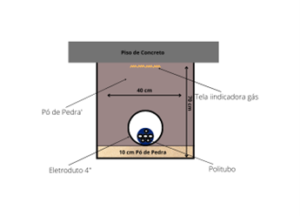

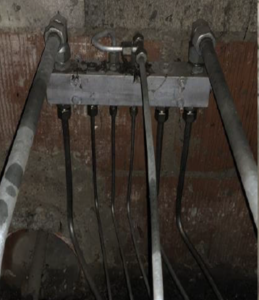

A instalação é feita em vala de 70 cm de profundidade por 40 cm de largura, com base de 10 cm de pó de pedra e eletroduto corrugado de 4 polegadas protegendo a tubulação. As conexões e derivações ficam nos manifolds fixados nas caixas de passagem de 80 × 80 × 80 cm, com sobra de 40 cm de tubo nas extremidades para a montagem. Antes do fechamento da vala, é instalada a tela de advertência que sinaliza a presença de gás em alta pressão para escavações futuras. Com isso, a obra fica rápida, organizada e com acabamento limpo.

Perguntas frequentes

O que é o politubo e onde ele é usado?
O politubo é um conjunto de tubos de aço inox para alta pressão, fornecido em bobinas de 50 m e 100 m. Em um posto de GNV, ele interliga o compressor, a armazenagem e os dispensers; em uma base de compressão, liga o compressor aos pontos de carga das carretas de GNC.

Qual pressão a linha suporta?
A pressão de trabalho é de 263 bar, com teste hidrostático de 379 bar e temperatura de trabalho de -40 °C a +80 °C. Como cada bobina chega a 100 m sem emendas, o traçado fica contínuo e as conexões se concentram nos manifolds das caixas de passagem.

Como é feita a instalação?
A tubulação é enterrada em vala de 70 cm de profundidade por 40 cm de largura, com base de 10 cm de pó de pedra e eletroduto corrugado de 4 polegadas. Antes do fechamento da vala, é instalada a tela de advertência que sinaliza a presença de gás em alta pressão.

Fabricado e mantido pela Gasprom

A Gasprom projeta, fabrica e mantém os sistemas de tubulação de alta pressão com Politubo na planta de Duque de Caxias, RJ, com teste de aceitação em fábrica (FAT) antes da entrega e peças de reposição de pronta entrega. São mais de 25 anos no setor de gás natural, desde 1997, com venda, locação e contratos de instalação e manutenção.
