Bomba Criogênica Centrífuga

Bomba criogênica centrífuga para transferência de gases liquefeitos

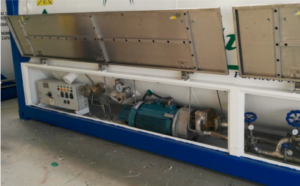

A bomba criogênica centrífuga das séries CP e DCP transfere gases liquefeitos entre tanques, carretas e processos: GNL (gás natural liquefeito), oxigênio líquido, nitrogênio líquido e argônio líquido. A linha atende instalações fixas e móveis, como caminhões-tanque com opção de acionamento hidráulico, e é fornecida com construção adequada a ambientes com atmosfera potencialmente explosiva. As aplicações mais comuns são a descarga de carretas, a movimentação entre tanques, o envase em recipientes transportáveis e a alimentação de processos industriais.

Bomba criogênica centrífuga para transferência de GNL.

Desempenho e configuração de referência

A linha cobre vazões baixas e altas, com altura manométrica de até 360 m. Na configuração de referência CP180-3, a bomba opera com vazão de 150 a 500 L/min e pressão de sucção de 5 bar, com painel de comando IP55 alimentado em 220 V, trifásico, 60 Hz. O projeto hidráulico combina alta eficiência, sistema de impulso integrado (IBS) para operação com NPSH muito baixo, selo mecânico de maior vida útil e baixo nível de ruído.

Regimes de operação

O regime é escolhido conforme o processo: ciclo intermitente, com partidas e paradas frequentes e até 3 horas de funcionamento contínuo, indicado para envase e descarga de carretas; ou ciclo contínuo, acima de 3 horas ininterruptas, para alimentação constante de processo. O painel monitora temperatura de trabalho, pressão baixa, sobrecarga e falta de fase, e traz medidores de tensão, corrente e frequência, além de horímetro para a manutenção preventiva.

A bomba dentro do sistema criogênico

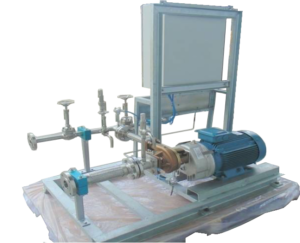

A bomba raramente trabalha sozinha. A Gasprom fornece também o tanque criogênico, o skid de transferência, o vaporizador e o dispenser, com a engenharia de integração entre eles e uma única responsabilidade técnica pela interface. Isso garante que a bomba seja dimensionada pela condição real do sistema, considerando o fluido, o NPSH disponível e o ciclo de operação, e evita o problema clássico de obra criogênica, que é o equipamento de um fornecedor não conversar com o do outro.

A cadeia do gás natural e do biometano no Brasil é regulada pela ANP.

Perguntas frequentes

Quais fluidos a bomba criogênica centrífuga transfere?
As séries CP e DCP transferem GNL, oxigênio líquido, nitrogênio líquido e argônio líquido entre tanques, carretas e processos. As aplicações mais comuns são a descarga de carretas, a movimentação entre tanques, o envase em recipientes transportáveis e a alimentação de processos industriais.

Qual regime de operação escolher?
O ciclo intermitente, com partidas e paradas frequentes e até 3 horas de funcionamento contínuo, é indicado para envase e descarga de carretas. O ciclo contínuo, acima de 3 horas ininterruptas, atende a alimentação constante de processo.

Quais são os dados de desempenho da linha?
A linha cobre vazões baixas e altas, com altura manométrica de até 360 m. Na configuração de referência CP180-3, a bomba criogênica centrífuga opera com vazão de 150 a 500 L/min e pressão de sucção de 5 bar, com sistema de impulso integrado (IBS) para operação com NPSH muito baixo.

Fabricado e mantido pela Gasprom

A Gasprom projeta, fabrica e mantém bombas criogênicas centrífugas na planta de Duque de Caxias, RJ, com teste de aceitação em fábrica (FAT) antes da entrega e peças de reposição de pronta entrega. São mais de 25 anos no setor de gás natural, desde 1997, com venda, locação e contratos de instalação e manutenção.

Veja onde este equipamento entra: posto de GNL e tanques criogênicos.
