Odorizador de Gás com PLC e Bomba de Diafragma

Odorizador de gás com PLC e bomba de diafragma para redes de gás natural e biometano

O odorizador de gás da Gasprom dosa THT ou mercaptana em redes de gás natural, biometano e GLP. Como esses gases são inodoros, a injeção controlada do odorante é o que permite detectar um vazamento pelo cheiro, mesmo em concentrações mínimas, e é exigência das normas de segurança da distribuição. O equipamento reúne controlador lógico programável (PLC), bomba dosadora de diafragma, reservatório de odorante e gabinete à prova de explosão, e é aplicado em distribuidoras, city gates, plantas de biometano e terminais de GLP.

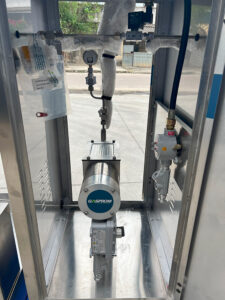

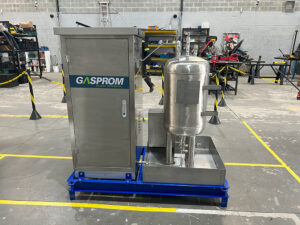

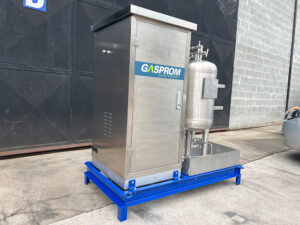

Odorizador de gás com dosagem controlada por PLC.

Controle por PLC, proporcional à vazão

O PLC recebe o sinal do medidor de vazão da rede (4 a 20 mA, ou pelas interfaces RS232 e RS485) e comanda os pulsos da bomba através do sistema de controle, ajustando automaticamente a dosagem à vazão de gás. Quando não há sinal de vazão disponível, a frequência de dosagem pode ser ajustada manualmente ou programada por intervalos de tempo. O controlador exibe os parâmetros no display para monitoramento e ajuste, comanda as bombas A e B, restaura a operação automaticamente após queda de energia (preservando os parâmetros configurados) e conta com alarmes de falha e proteção contra curto-circuito.

Bomba dosadora de diafragma

A dosagem é feita por bomba de êmbolo com diafragma, acionada por pulso elétrico: a bobina eletromagnética movimenta o êmbolo, o diafragma se deforma e altera o volume da cabeça da bomba, e válvulas unidirecionais controlam a admissão e a descarga do odorante. O resultado é uma dosagem precisa, de 50 a 500 mg por ciclo, com frequência de 0 a 50 ciclos/min e precisão de medição de ±1%.

Especificação

• Odorantes compatíveis: THT e TBM (mercaptana)
• Pressão máxima de saída de 16 bar (1,6 MPa)
• Atende redes com vazão de até 70.000 m³/h
• Bomba com invólucro à prova de explosão Ex d IIC T5, para zonas 1 e 2
• Alimentação em 220 V, corrente inferior a 3 A e consumo inferior a 1 kW
• Operação de -30 °C a +55 °C, umidade relativa inferior a 85% e altitude de até 2.000 m
• Reservatório de odorante dimensionado conforme o projeto, com monitoramento de nível e proteção contra sobrepressão

Perguntas frequentes

Por que odorizar o gás natural e o biometano?
Porque esses gases são inodoros: a injeção controlada de odorante é o que permite detectar um vazamento pelo cheiro, mesmo em concentrações mínimas. Além disso, a odorização é exigência das normas de segurança da distribuição.

Como a dosagem acompanha a vazão da rede?
O PLC do odorizador de gás recebe o sinal do medidor de vazão (4 a 20 mA, ou pelas interfaces RS232 e RS485) e comanda os pulsos da bomba dosadora, ajustando a dosagem automaticamente. Sem sinal disponível, a frequência pode ser ajustada manualmente ou programada por intervalos de tempo.

Qual a capacidade e a precisão do sistema?
A bomba de diafragma dosa de 50 a 500 mg por ciclo, com frequência de 0 a 50 ciclos/min e precisão de ±1%, atendendo redes com vazão de até 70.000 m³/h. O invólucro da bomba é à prova de explosão Ex d IIC T5, para zonas 1 e 2.

Fabricado e mantido pela Gasprom

A Gasprom projeta, fabrica e mantém os sistemas de odorização na planta de Duque de Caxias, RJ, com teste de aceitação em fábrica (FAT) antes da entrega e peças de reposição de pronta entrega. São mais de 25 anos no setor de gás natural, desde 1997, com venda, locação e contratos de instalação e manutenção.

Veja onde este equipamento entra: postos GNC e gasoduto virtual.
