Armazenagem de GNV

Armazenagem de GNV para postos e bases de compressão

A armazenagem de GNV da Gasprom é o banco de cilindros que guarda o gás natural já comprimido a 250 bar, pronto para o abastecimento. Instalada entre o compressor e o dispenser, ela é projetada para abastecer veículos com boa vazão mesmo nos picos de movimento, reduzindo o número de partidas e paradas do compressor e prolongando a vida útil do conjunto. Atende postos de GNV, bases de compressão e sistemas de upgrading de biometano.

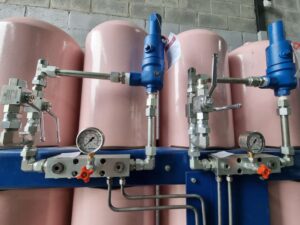

Módulo de armazenagem de GNV com cilindros de aço sem costura.

O que o armazém de gás faz no sistema

O armazém de gás comprimido cumpre três funções. Primeiro, guarda volume já compactado para atender os picos de demanda sem exigir um compressor maior. Segundo, recebe o gás de alívio na parada do compressor, permitindo a descompressão segura das linhas. Terceiro, amortece as pulsações geradas pela compressão, o que protege as tubulações e os equipamentos a jusante e deixa o sistema mais estável.

Capacidade modular de 320 a 4.480 litros

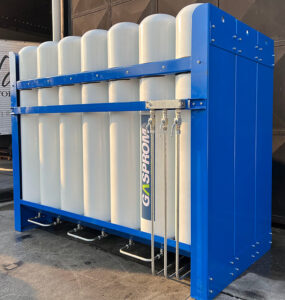

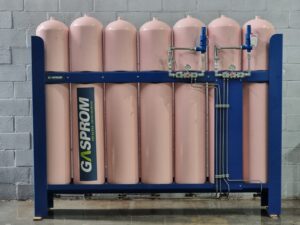

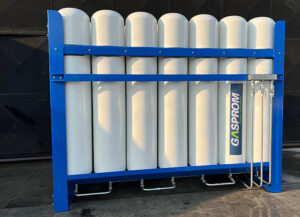

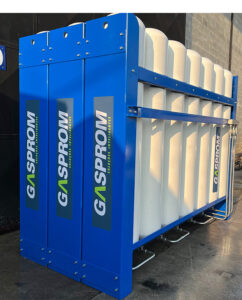

A linha é modular, montada com cilindros de 160 litros: as configurações vão de 2 a 28 cilindros, o que representa capacidade hidráulica de 320 a 4.480 litros, ou de 80 a 1.120 m³ de gás a 250 bar. A configuração de referência é o módulo de 1.120 litros, com 7 cilindros divididos em 2 setores (alta e baixa pressão) e prioridade automática entre os setores, arranjo que acelera o abastecimento e aproveita melhor o gás armazenado. Os módulos podem ser combinados para ampliar a capacidade conforme a meta de venda de cada instalação.

Construção e segurança

A segurança é a nossa principal preocupação. Os cilindros são novos e certificados, em aço sem costura conforme a ABNT NBR ISO 9809-1, testados segundo normas nacionais e internacionais. O conjunto é montado sobre skid autossustentável em aço carbono ASTM A36, com pintura epóxi, acabamento em poliuretano e 4 olhais de içamento para transporte por caminhão Munck. A instalação pode ser feita na sala de compressores, em área dedicada ou ao ar livre, sempre em conformidade com as normas locais de armazenamento de cilindros de gás.

Perguntas frequentes

Qual é a função da armazenagem de GNV no posto?
A armazenagem de GNV guarda o gás natural já comprimido a 250 bar entre o compressor e o dispenser. Ela atende os picos de demanda sem exigir um compressor maior, recebe o gás de alívio na parada do compressor e amortece as pulsações da compressão, o que protege as tubulações e prolonga a vida útil do conjunto.

Quais capacidades estão disponíveis?
A linha é modular, montada com cilindros de 160 litros em configurações de 2 a 28 unidades, o que representa de 320 a 4.480 litros, ou de 80 a 1.120 m³ de gás a 250 bar. Os módulos podem ser combinados conforme a meta de venda de cada instalação.

Onde o banco de cilindros pode ser instalado?
Na sala de compressores, em área dedicada ou ao ar livre, sempre em conformidade com as normas locais de armazenamento de cilindros de gás. O conjunto vem sobre skid autossustentável com 4 olhais de içamento, o que permite o transporte por caminhão Munck.

Fabricado e mantido pela Gasprom

A Gasprom projeta, fabrica e mantém os sistemas de armazenagem de GNV na planta de Duque de Caxias, RJ, com teste de aceitação em fábrica (FAT) antes da entrega e peças de reposição de pronta entrega. São mais de 25 anos no setor de gás natural, desde 1997, com venda, locação e contratos de instalação e manutenção.

Veja onde este equipamento entra: posto de GNV e base de compressão GNV.
