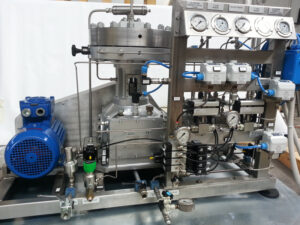

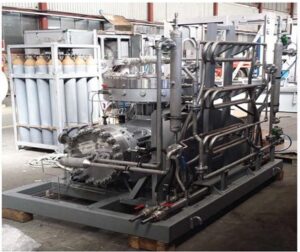

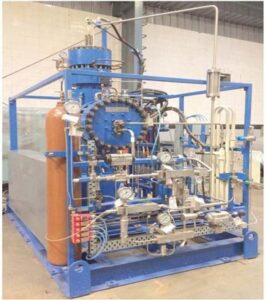

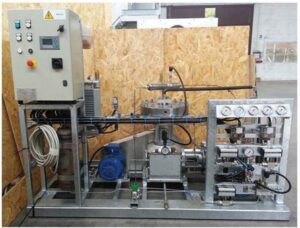

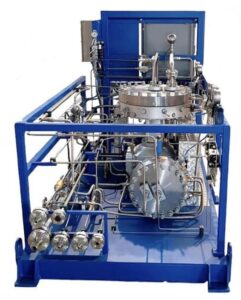

Compressor de diafragma
Compressor de Diafragma é a escolha ideal quando se busca compressão de gás sem contaminação e sem vazamentos. Com um conjunto de diafragmas metálicos triplos e selos estáticos, a compressão por diafragma alcança sua alta pureza, isolando o fluido hidráulico pulsante do gás de processo. O pistão reciprocante move uma coluna de óleo hidráulico de alta pressão por meio de uma cavidade fixa, permitindo que os diafragmas comprimam e bombeiem o meio de processo. Com essa tecnologia inovadora, você pode ter certeza de que está obtendo uma compressão confiável e eficiente, livre de contaminação e vazamentos.
Principais Características Compressores de diafragma:
- Projetados sob medida, de acordo com as especificações do cliente
- Contaminação de gás zero durante a compressão
- Sem vazamento de gás
- Todas as peças de contato com gás são em aço inoxidável
- Altas pressões até 1000 bar
- Design de diafragma triplo com disparos de detecção de vazamento
Principio de Funcionamento do compressor de diafragma funcionamento
Com os Compressores de Diafragma, também conhecidos como Compressores de Membrana, você tem a solução perfeita para comprimir gases de alta pureza com total segurança e confiabilidade.
As principais características são projetos sob medida, de acordo com as especificações do cliente, contaminação de gás zero durante a compressão, sem vazamento de gás, todas as peças de contato com gás em aço inoxidável, altas pressões até 1000 bar e design de diafragma triplo com disparos de detecção de vazamento.
O princípio de funcionamento dos Compressores de Diafragma é simples e eficiente. Uma combinação de dois sistemas, um hidráulico e outro de compressão de gás, é separada por um grupo de diafragmas de metal. A tecnologia de diafragma Ultrafram e o design de cavidade patenteado garantem uma vida útil incomparável do diafragma. Com isso, o gás de processo é completamente isolado do ambiente e do sistema hidráulico, tornando esta tecnologia confiável e completamente sem vedação.
Sistema de compressão de Gás
O sistema de compressão de gás consiste em três diafragmas planos de metal, que são fixados entre duas placas de cavidade com contornos precisos e válvulas de retenção de entrada e saída de gás de processo.
O Sistema Hidráulico compressor de diafragma
O sistema hidráulico, que inclui um virabrequim acionado por motor, alterna um pistão no meio fluido hidráulico, que pulsa o fluido hidráulico contra o lado inferior do grupo do diafragma, varrendo a cavidade e deslocando o gás de processo. Além disso, a bomba injetora automática garante que o sistema hidráulico esteja sempre cheio para o ciclo de compressão, permitindo uma escorva rápida do sistema hidráulico após desligamentos prolongados do compressor.
O sistema de compressor sem vedação compressor de diafragma
Com um sistema de compressor sem vedação de diafragma, os pistões são selados por elementos de vedação, produzindo a pressão do óleo para o movimento oscilante dos diafragmas, pelo qual o gás é aspirado e comprimido. As superfícies da tampa e da placa perfurada são direcionadas para os diafragmas, formando assim o deslocamento do diafragma para os diafragmas.
As perdas de óleo são compensadas pela bomba de compensação, que injeta uma pequena quantidade de óleo na parte hidráulica do cabeçote do diafragma através de uma válvula antirretorno. O excesso de óleo injetado flui de volta para o reservatório de óleo através da válvula de descarga, que está instalada no flange.
Escolha os Compressores de Diafragma e tenha a certeza de uma solução eficiente e confiável para comprimir gases de alta pureza com segurança e qualidade.
| Tipo de Gás | Aplicações |
|---|---|
| Argônio | Utilizado em processos de soldagem TIG e MIG para metais |
| Nitrogênio | Amplamente utilizado em processos industriais e de alimentos |
| Recuperação de Vapores | Utilizado em processos criogênicos para recuperar vapores |
| Criogênicos | Utilizado para resfriar e liquefazer gases |
| Hélio | Utilizado em aplicações de alta tecnologia, como ressonância magnética |
| Hidrogênio | Utilizado em processos de refinaria e produção de energia |
| Silano | Utilizado na fabricação de dispositivos eletrônicos |
| SF6 | Utilizado em equipamentos elétricos para isolamento |
| Recuperação de Gases | Utilizado para recuperar gases de contêineres ISO |
