Conjunto de Medição de Gás Natural e Biometano

Medição de vazão apta a transferência de custódia

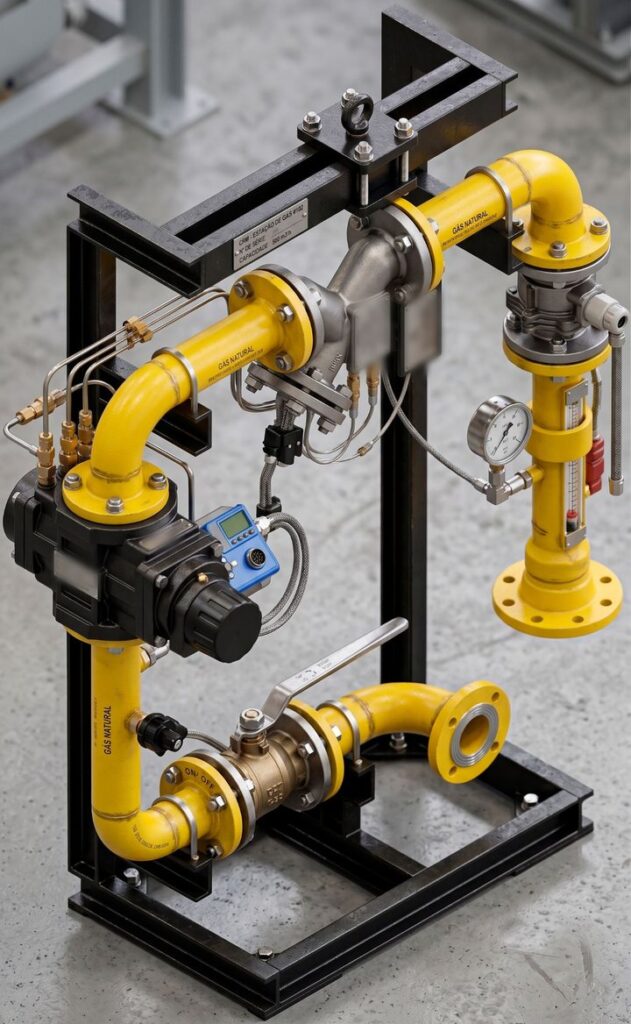

Conjunto de medição de vazão de gás natural, GNC e biometano, montado em skid autoportante ou em abrigo de aço inoxidável, pré-montado e testado na fábrica da Gasprom. O arranjo reúne filtragem, bloqueio, medição, correção e saída de dados para o supervisório, e é entregue com databook completo e certificado de calibração emitido por laboratório acreditado.

Faixa da linha

De 68 a 7.550 Nm³/h, com pressão de trabalho de até 250 bar nas estações de alta pressão. O conjunto compacto com medidor tipo turbina trabalha até 20 bar, com medidor DN 80 (3") ANSI #150 de 8 a 160 m³/h nas condições de linha.

Duas tecnologias de medição

Medidor tipo turbina com conversor de volume que aplica o algoritmo AGA-8, para gás natural canalizado em baixa e média pressão. O conversor opera por bateria de lítio, com autonomia de até 18 anos, o que resolve o ponto de medição sem energia elétrica na linha.

Medidor mássico tipo Coriolis, com precisão de leitura de mais ou menos 0,5%, para as estações de alta pressão e o carregamento de GNC. Medindo massa diretamente, dispensa a correção volumétrica.

Dados e telemetria

Registro horário e diário com mais de 2 anos de memória sem sobrescrita, modem 2G a 4G embarcado e comunicação em Modbus RTU, Modbus Enron e HART para integração com SCADA, CLP ou data logger.

Conformidade

Instrumentação certificada para atmosfera explosiva conforme a ABNT NBR IEC 60079-10-1 e as partes 0, 1, 7, 11 e 18 da IEC 60079. Ensaios não destrutivos, teste hidrostático dos spools e teste pneumático do conjunto montado, com certificados no databook.

Conheça a página completa dos conjuntos de medição, com o esquema da linha, a tabela de configurações já fornecidas e as perguntas frequentes.
