Dispenser para abastecimento de veículos e tanques com gás natural liquefeito em condição criogênica.
O dispenser de GNL (Gás Natural Liquefeito) da Gasprom é o equipamento que entrega o gás natural liquefeito, armazenado a -162 °C, no tanque do veículo, com medição mássica e corte automático ao fim da operação. Ele atende postos e frotas de caminhões e ônibus movidos a GNL, do veículo leve ao pesado, e é o ponto de contato entre o posto e o motorista: precisa medir certo, abastecer rápido e operar com segurança em área classificada.

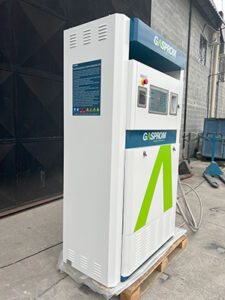

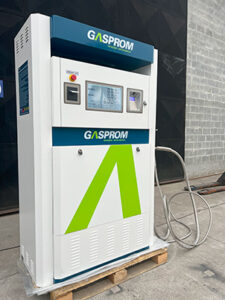

Dispenser de GNL Gasprom em área classificada.

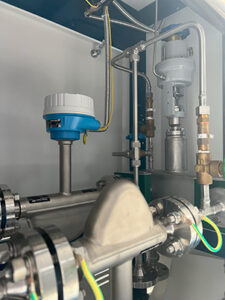

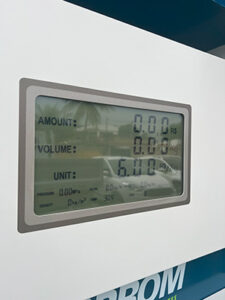

O GNL chega ao dispenser pela bomba submersa do posto e passa pelo medidor de vazão mássica, que registra densidade, vazão e massa durante toda a transferência. O controlador eletrônico calcula a quantidade abastecida e o valor correspondente e exibe tudo no display: massa entregue, preço por quilograma e total da operação. Quando a quantidade programada é atingida, a válvula pneumática fecha automaticamente. O vapor gerado na transferência retorna pela mangueira de retorno para o tanque de armazenagem, em vez de ser ventilado para a atmosfera.

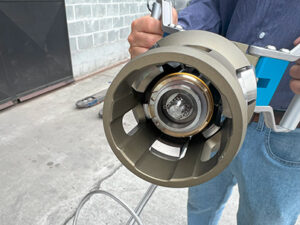

Vazão de abastecimento de 10 a 80 kg/min, pressão máxima de trabalho de 16 bar e operação de -196 °C a +55 °C, o que cobre diferentes climas e regimes de uso. A mangueira de abastecimento é DN25 em aço inoxidável, com 4 m de comprimento, e a mangueira de retorno de vapor é DN15, também com 4 m. A construção usa aço inoxidável nos componentes em contato com o produto. A configuração de referência mede 2200 × 1300 × 1200 mm e pesa 350 kg.
O conjunto incorpora válvulas de segurança criogênicas, sensores de pressão e corte automático, com monitoramento da pressão em tempo real durante todo o ciclo. A construção elétrica segue a série IEC 60079 para atmosferas explosivas, com classificação Ex d e ib mb IIB T4 Gb.
O dispenser trabalha em conjunto com o tanque criogênico, a bomba submersa e o sistema de supervisão do posto. No arranjo completo da Gasprom, a bomba criogênica opera de 0 a 340 L/min, o SCADA faz a supervisão remota com intertravamentos e o abastecimento de um caminhão leva de 3 a 8 minutos.
Como o abastecimento é medido?
O dispenser de GNL usa medição mássica: o medidor registra densidade, vazão e massa durante toda a transferência, e o display exibe massa entregue, preço por quilograma e total da operação. Quando a quantidade programada é atingida, a válvula pneumática fecha automaticamente.
Quanto tempo leva para abastecer um caminhão?
No arranjo completo do posto, o abastecimento de um caminhão leva de 3 a 8 minutos, com vazão de 10 a 80 kg/min. O GNL chega ao dispenser pela bomba submersa do posto, que opera de 0 a 340 L/min.
O vapor gerado na transferência é desperdiçado?
Não. O vapor retorna pela mangueira de retorno DN15 para o tanque de armazenagem, em vez de ser ventilado para a atmosfera. A construção elétrica segue a série IEC 60079 para atmosferas explosivas, com classificação Ex d e ib mb IIB T4 Gb, além de válvulas de segurança criogênicas e corte automático.
A Gasprom projeta, fabrica e mantém dispensers de GNL na planta de Duque de Caxias, RJ, com teste de aceitação em fábrica (FAT) antes da entrega e peças de reposição de pronta entrega. São mais de 25 anos no setor de gás natural, desde 1997, com venda, locação e contratos de instalação e manutenção.
Veja onde este equipamento entra: posto de GNL.
| Modelo | DIAGNL1211JCG |
