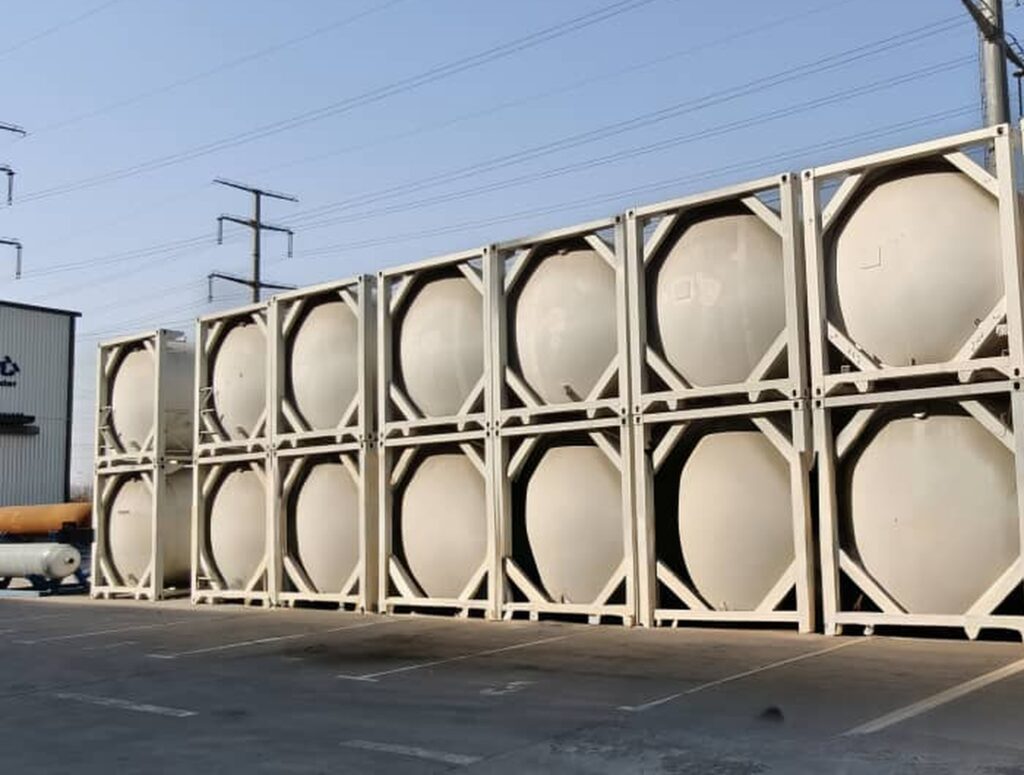

Isocontainer Criogênico de GNL

Contêiner tanque ISO criogênico para GNL

Equipamento de dupla parede a vácuo que armazena e transporta gás natural liquefeito dentro das medidas e das cantoneiras do contêiner ISO. É isso que permite ao mesmo tanque circular por rodovia, ferrovia e navio porta contêiner, sem que o produto seja bombeado de um recipiente para outro a cada troca de modal.

As duas medidas da linha

O modelo de 20 pés tem 20 m³ de capacidade bruta e 19 m³ de GNL líquido, com pressão de projeto de 1,10 MPa, trabalho de 0,83 MPa e tara de 7.150 kg em 6.058 mm de comprimento.

O modelo de 40 pés tem 46 m³ de capacidade bruta após cold stretch e 41,4 m³ de GNL líquido, com pressão de projeto de 1,35 MPa, trabalho de 1,20 MPa, tara de 13.580 kg e carga útil de 18.713 kg em 12.192 mm de comprimento.

Construção

Vaso interno em aço inoxidável SA-240M 304 com 8 mm de costado e seis defletores, projetado conforme ASME Seção VIII Divisão 1, edição 2021, com o Apêndice Mandatório 44. Envelope externo em S30408 conforme CGA 341. O espaço anular trabalha com isolação multicamadas sob vácuo inferior a 0,1 Pa, o que sustenta evaporação de no máximo 0,15% ao dia em GNL.

Moldura estrutural em aço SPA-H com gooseneck incluso, painel de válvulas fechado na traseira em inox 304L e unidade de pressurização própria de 115 mais 115 Nm³/h, que permite descarregar por diferencial de pressão sem bomba externa em boa parte das instalações.

Normas de circulação

ISO 1496-3 para contêiner tanque, UN T75 como tanque portátil, ADR e RID para rodovia e ferrovia, IMDG para o mar, CSC para segurança do contêiner, UIC e DOT 49 CFR. Certificação ABS com selo ASME U. Produto de referência GNL, UN 1972.

Fornecimento

Compra do contêiner isolado, conjunto com semirreboque porta contêiner ou locação, conforme o horizonte do seu contrato. Vida de projeto de 20 anos para o vaso e 5 anos para o vácuo.

Ver a página completa do isocontainer de GNL, com a tabela comparativa das duas medidas, o corte construtivo e o arranjo geral com as cotas de fabricação.
