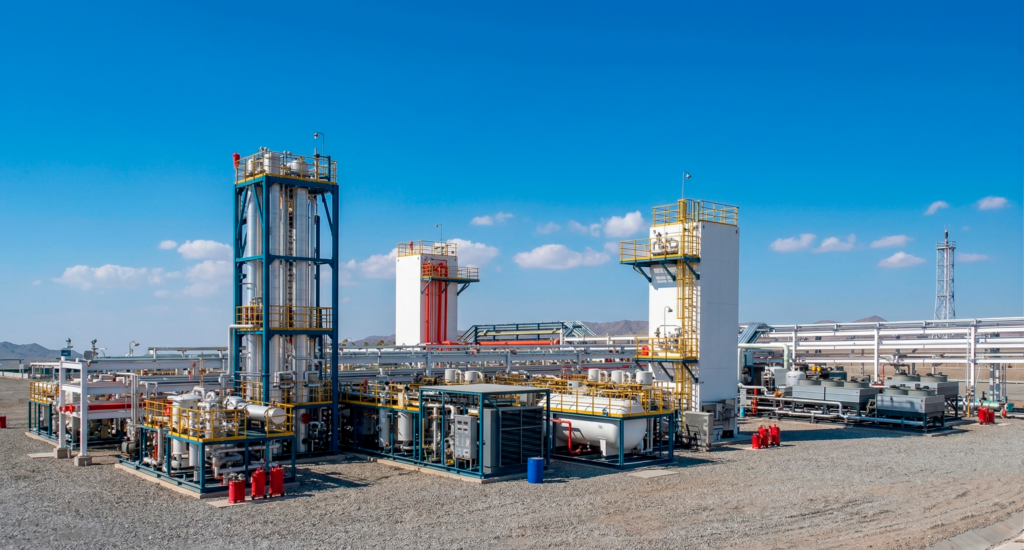

Planta modular completa que recebe gás natural ou biometano bruto e entrega GNL pronto para carregar, com purificação, liquefação, armazenagem e utilidades geradas na própria planta.
A unidade recebe gás natural de gasoduto, gás de poço ou biometano do upgrading, remove o que congelaria na seção criogênica e entrega GNL a menos de 160 graus negativos, pronto para o carregamento rodoviário. Quando a fonte é renovável, o produto é o BioGNL, quimicamente o mesmo metano. Todas as unidades de processo chegam pré-montadas em skids e testadas em fábrica, o que reduz a soldagem em campo e encurta o prazo até a partida.
O projeto foi concebido para terreno sem infraestrutura: a planta gera o próprio ar de instrumentos, o nitrogênio por PSA, o vapor e o gás combustível. O que o local precisa oferecer é energia elétrica e o gás.
| Capacidade de tratamento | 34.000 Nm³/dia · 1.412 Nm³/h |
| Produção de GNL | 2 m³/h · 848 kg/h · 20,4 t/dia |
| Pressão do gás na entrada | 1,6 MPa(a) |
| Temperatura do gás na entrada | 10 a 20 °C |
| Pressão de processo | 35,5 a 39 bar |
| Ciclo de liquefação | refrigerante misto de ciclo único |
| Temperatura do produto | menos 162 °C |
| Potência instalada | 1.121,8 kW |
| Carga calculada (demanda) | 839,5 kW |
| Consumo anual estimado | cerca de 6,72 milhões de kWh em 8.000 h |
| Faixa de carga | 60% a 105% da capacidade nominal |
| CO&sub2; admitido no gás de alimentação | até 5% molar |
| Área da região de processo | cerca de 375 m² (15 × 25 m) |
| Sistema de alívio | até 2.000 kg/h ao coletor |
| Alimentação elétrica | 380 V, com adequação a 60 Hz na engenharia de detalhamento |
Dióxido de carbono até 50 ppm, nitrogênio até 1%, enxofre total até 20 mg/m³, sulfeto de hidrogênio até 3,5 mg/m³ e água em 1 ppm, tomando como referência a norma GB/T 38753-2020.
Obras civis e fundações, recebimento e montagem dos skids em campo, sistema de combate a incêndio, detecção de gás, alarme de incêndio e circuito fechado de TV, tubulação e materiais fora da área de processo, cabos entre a sala elétrica e os skids de utilidades, primeiras cargas e consumíveis de partida, e a documentação de licenciamento. Supervisão de montagem, comissionamento e treinamento são contratados em escopo específico.
Os valores acima vêm de uma configuração já projetada e servem de referência. O arranjo do seu caso sai da composição do gás, da vazão disponível, da pressão no ponto de entrega e do destino do GNL.
| Modelo | 34.000 Nm³/dia · 20,4 t/dia de GNL |
| Potência | 1.121,8 kW instalados · 839,5 kW de demanda |
| Pressão de entrada | 1,6 MPa(a) |
| Pressão de descarga | 35,5 a 39 bar de processo |
| Vazão | 1.412 Nm³/h · 34.000 Nm³/dia |
Conte o gás, a pressão e a vazão. A engenharia da Gasprom dimensiona e responde rápido.
