Skid criogênico que realiza a transferência de gases liquefeitos entre tanques, carretas e sistemas de processo.
O skid de transferência criogênica da Gasprom é uma unidade compacta, montada sobre estrutura única, que reúne bomba centrífuga criogênica, painel de controle e dispositivos de segurança para movimentar líquidos criogênicos: GNL (gás natural liquefeito), nitrogênio líquido, oxigênio líquido e argônio líquido. Por sair de fábrica montado e testado, o skid simplifica o transporte, a instalação e a partida no campo, com menos interfaces para resolver na obra.

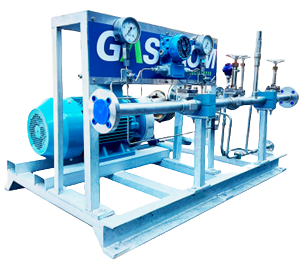

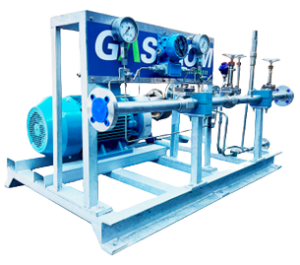

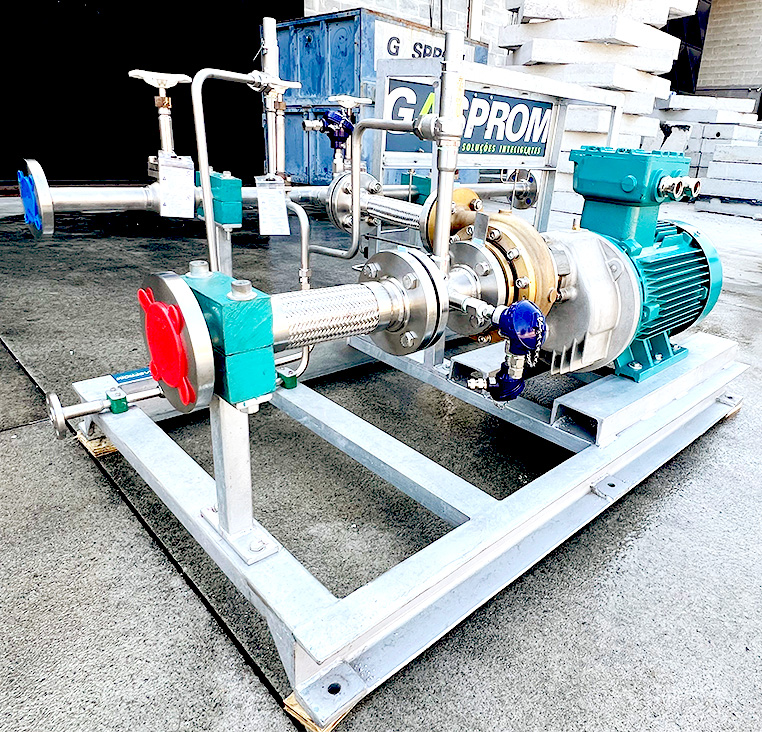

Skid de transferência criogênica montado e testado em fábrica.
A linha opera com vazão de até 500 L/min e potência de 22 kW, com pressão de entrada de até 5 bar e pressão de saída de até 15 bar, sob controle por PLC. A configuração de referência usa a bomba centrífuga CPA 180-4.5, de estágio único e alta rotação (7620 rpm), com impulsor de 184 mm, diferencial de pressão de 270 m de coluna de líquido e NPSH requerido de apenas 0,8 m, acionada por motor elétrico de 22 kW em 440 V, trifásico, 60 Hz, carcaça 180M nas montagens B3/B5.
A proteção é feita em camadas: válvula de alívio na sucção ajustada em 7 bar, válvula de alívio na descarga ajustada em 18 bar e sensores de temperatura PT100 certificados Ex ia (ATEX) para controle do resfriamento, detecção de cavitação e monitoramento de vazamento do selo. O painel elétrico, com grau de proteção IP55, automatiza a partida, o resfriamento e a operação da bomba, e traz medidores de tensão, corrente e frequência, além de horímetro para a manutenção preventiva. O sistema de resfriamento dedicado mantém a bomba e o líquido na temperatura correta de operação, condição necessária para eficiência e vida útil em serviço criogênico.
Para que serve o equipamento?

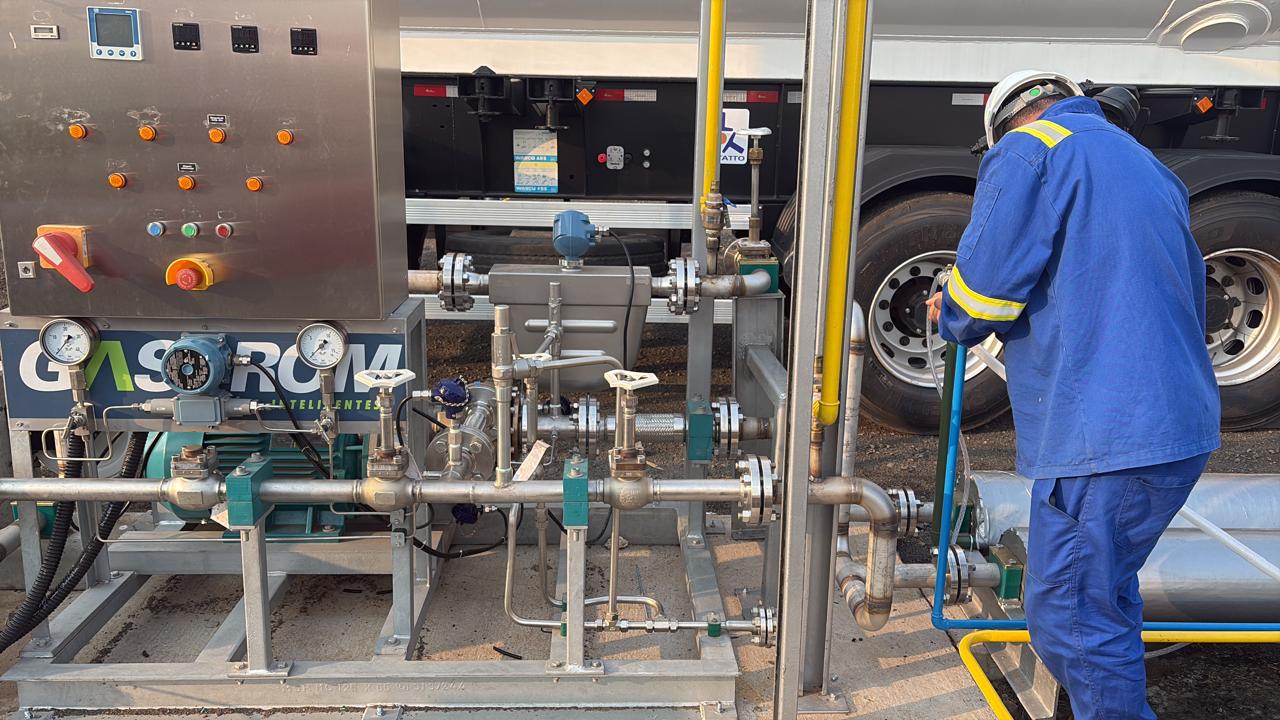

O skid de transferência criogênica movimenta líquidos criogênicos com segurança: faz a descarga da carreta para o tanque de armazenagem, a transferência tanque a tanque, a contingência de fornecimento e o apoio a postos de GNL e operações de distribuição. Além do GNL, atende nitrogênio líquido, oxigênio líquido e argônio líquido.
Quais são as capacidades da linha?
A linha opera com vazão de até 500 L/min e potência de 22 kW, com pressão de entrada de até 5 bar e de saída de até 15 bar, sob controle por PLC. A configuração de referência usa a bomba centrífuga CPA 180-4.5, de estágio único e 7620 rpm, com diferencial de pressão de 270 m de coluna de líquido e NPSH requerido de apenas 0,8 m.
Como é feita a proteção do conjunto?
Em camadas: válvula de alívio na sucção ajustada em 7 bar, válvula de alívio na descarga ajustada em 18 bar e sensores de temperatura PT100 certificados Ex ia (ATEX) para controle do resfriamento, detecção de cavitação e monitoramento de vazamento do selo. O painel elétrico IP55 traz ainda horímetro para a manutenção preventiva.
O que o skid de transferência simplifica na obra?
Ele sai de fábrica montado e testado sobre estrutura única, com menos interfaces para resolver no campo, o que facilita o transporte, a instalação e a partida. O painel automatiza a partida, o resfriamento e a operação da bomba, e o teste de aceitação em fábrica (FAT) antecede a entrega.
A Gasprom projeta, fabrica e mantém skids de transferência criogênica na planta de Duque de Caxias, RJ, com teste de aceitação em fábrica (FAT) antes da entrega e peças de reposição de pronta entrega. São mais de 25 anos no setor de gás natural, desde 1997, com venda, locação e contratos de instalação e manutenção.
Veja onde este equipamento entra: tanques criogênicos e posto de GNL.
| Modelo | CPA 180-4.5 |
